在各種液位測量儀表中，磁性液位計（磁翻板液位計）算得上是“老將”。 從儲罐、儲槽，到化工、能源、食品行業，只要有液位，就幾乎能看到它的身影。

很多人好奇：它沒有復雜電子元件，為什么卻能長期穩定工作？ 答案其實很簡單——原理足夠“硬”。

磁性液位計的工作原理，其實只有兩點

磁性液位計的工作基礎，說白了就是兩個物理規律： 浮力 + 磁性耦合。

在測量筒內部，放置著一個內置磁鋼的磁浮子。

浮子隨液位上下浮動，始終“漂”在液面上。

測量筒通過連通結構與容器相連，測量筒里的液位高度，和容器內完全一致，不受壓力、溫度變化影響。

看得見的液位，是這樣“翻”出來的

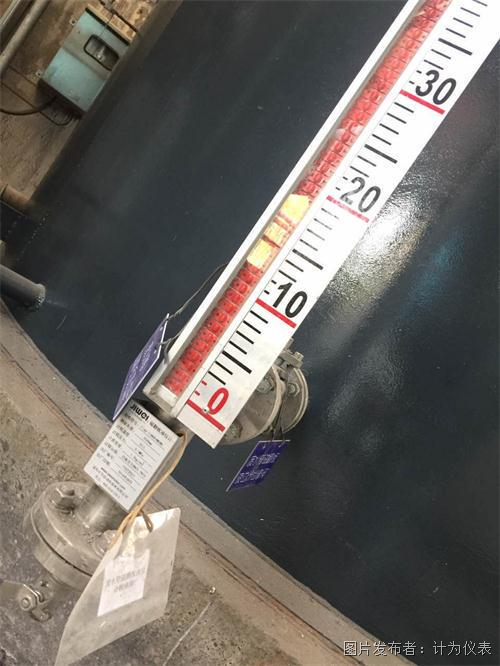

在測量筒外側，安裝著一排顯示翻片。

 這些翻片內部帶有磁性，并按 N、S 極規律排列。

當液位變化時：

? 磁浮子隨液位上下移動

? 浮子內部磁鋼與外部翻片發生磁性耦合

? 對應高度的翻片發生 180° 翻轉

? 不同顏色的翻片清晰顯示出當前液位

整個過程不需要電源、不接觸介質、無機械傳動，這正是磁性液位計穩定可靠的核心原因。

不只是“看液位”，還能遠傳和控制

在實際工程中，磁性液位計并不僅僅是現場顯示儀表。

通過配套：

? 磁性液位開關

? 干簧管或電流型液位變送器

可以實現液位的遠距離傳輸、報警、聯鎖和自動控制，滿足現代工業自動化需求。

不同介質，對液位計的要求完全不同

液位測量，看似簡單，實際上對材質要求極高：

? 強腐蝕液體

? 高溫介質

? 易結晶、易掛料工況

針對不同應用場景，計為自動化將磁性液位計分為多種結構形式：

? 304 不銹鋼型：經濟實用，適合常規工況

? 304 內襯 PTFE 型：應對強腐蝕介質

? 316L 不銹鋼型：高端、耐腐蝕能力更強

? PP 塑料型：適合特殊化學介質

真正做到“不是一款產品走天下”。

細節，才是工業儀表的分水嶺

在長期現場應用中，真正拉開差距的，往往是細節設計：

? 玻璃封膠工藝 + 端蓋結構→ 整機防護等級可達 IP66 / IP67

? 加寬顯示面板與翻片→ 可視距離更遠，角度更大

? 磁開關與遠傳變送器→ 同時通過本安與隔爆雙重認證

? 可選電加熱、蒸汽夾套、保溫、防霜結構→ 適應復雜工況長期運行

這些“看不見的地方”，決定了設備能否穩定運行十年甚至更久。

為什么磁性液位計至今仍被大量使用？

答案只有一句話：簡單、直觀、可靠。

正因?yàn)椴灰蕾噺?fù)雜電子系統，磁性液位計才能在電力、石油、化工、船舶、環保、食品等行業長期服役。

在工業現場，有些技術不需要“花哨”，

 只要經得起時間和工況的考驗，就足夠了。
