一、檢測背景

焊錫焊接的質量直接決定了電子產品的性能、可靠性、安全性甚至生命周期。如果焊錫存在虛焊、少錫、空洞等缺陷，會導致電路接觸不良嚴重時直接造成產品功能失效。

二、檢測需求：

檢測對象：PCB板焊錫

檢測類型：焊錫缺焊、漏焊

像素精度：0.03mm/pixel 三、檢測方案：

相機：500W面陣相機

鏡頭：FA鏡頭

光源：AOI光源 RMA2系列

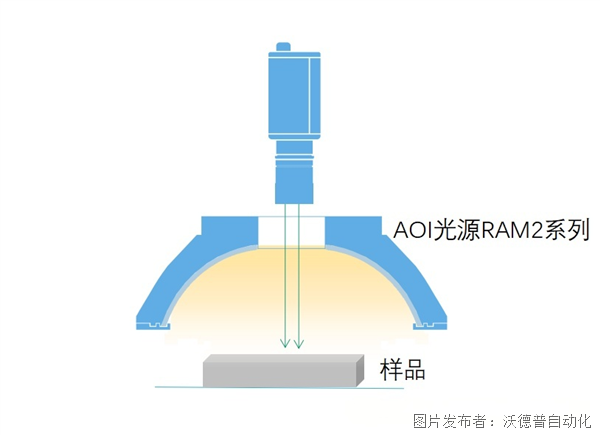

四、成像示意圖：

五、方案說明：

AOI光源之所以適合檢測焊錫，核心是它能精準匹配焊錫的金屬特性與檢測需求。焊錫是金屬材質表面呈弧形亮面，AOI光源照射后會形成彩色反光，軟件能通過顏色閾值快速識別焊點區域。

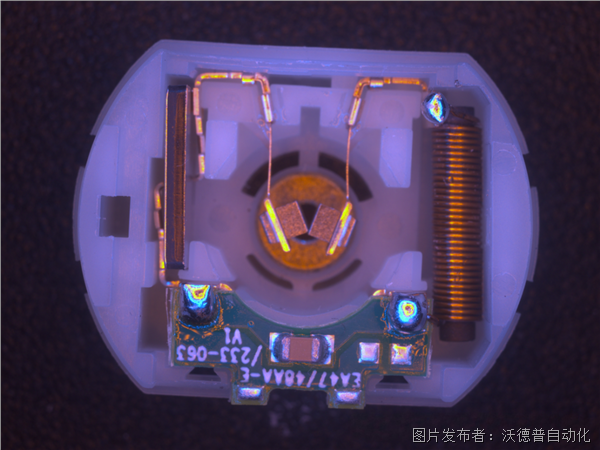

焊點完整無缺陷

<section style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important; color: rgb(62, 62, 62); font-family: " pingfang="" sc",="" system-ui,="" -apple-system,="" blinkmacsystemfont,="" "helvetica="" neue",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 14px;="" font-style:="" normal;="" font-variant-ligatures:="" font-variant-caps:="" font-weight:="" 400;="" letter-spacing:="" 1.2px;="" orphans:="" 2;="" text-align:="" justify;="" text-indent:="" 0px;="" text-transform:="" none;="" widows:="" word-spacing:="" -webkit-text-stroke-width:="" white-space:="" background-color:="" rgb(255,="" 255,="" 255);="" text-decoration-thickness:="" initial;="" text-decoration-style:="" text-decoration-color:="" initial;"="">

而虛焊、少錫等焊點的顏色反射雜亂不均，光澤斷裂、色調混亂，能直觀體現出焊點的異常狀態。

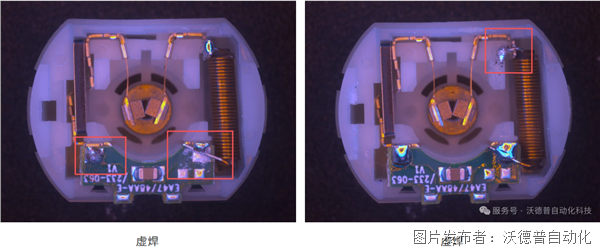

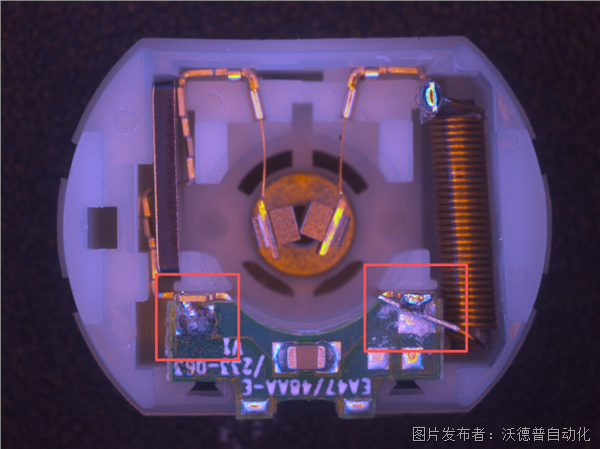

虛焊

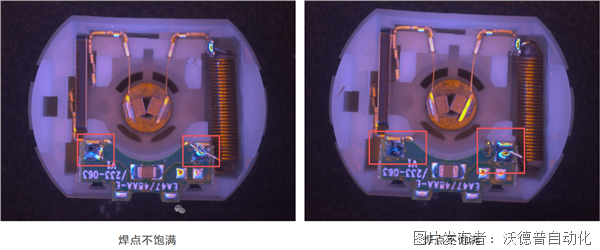

六、成像效果圖：
