一、檢測背景：

圓筒紙盒的盒蓋內置縫制拉帶，此拉帶外露是方便用戶捏住開啟盒蓋。若蓋上后帶子未露在外面，相當于“開啟功能”失效，紙盒雖外觀完整，但本質是無法使用的“不合格品”。 二、檢測需求：

檢測對象：盒蓋內置縫制拉帶

檢測類型：拉帶是否外露

像素精度：0.033mm/pixel

三、檢測方案：

相機：500W面陣相機

鏡頭：外窺鏡頭

光源：低角度環(huán)形光源 LAR3系列

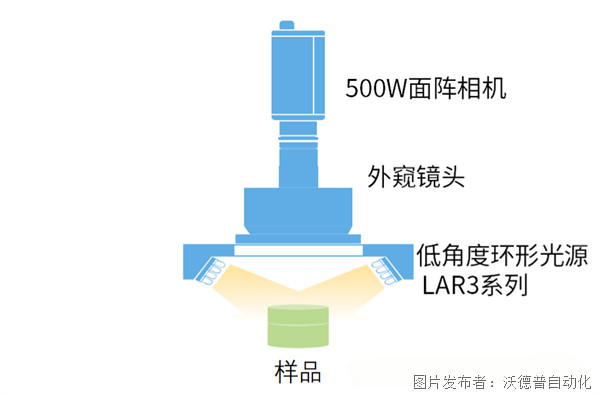

四、成像示意圖：

五、方案說明：

圓筒煙盒是圓柱形曲面結構，拉帶外露的位置在盒蓋邊緣的側面，而非頂面。普通正射鏡頭垂直向下拍攝會面臨遮擋問題。

而外窺鏡頭能360°覆蓋煙盒側面，直接繞開盒蓋頂面的遮擋，搭配低角度環(huán)形光源的360°無死角照射。無論紙盒在流水線上是否輕微旋轉，都能捕捉到拉帶外露的位置，避免因煙盒擺放角度導致的漏檢。

六、成像效果圖：

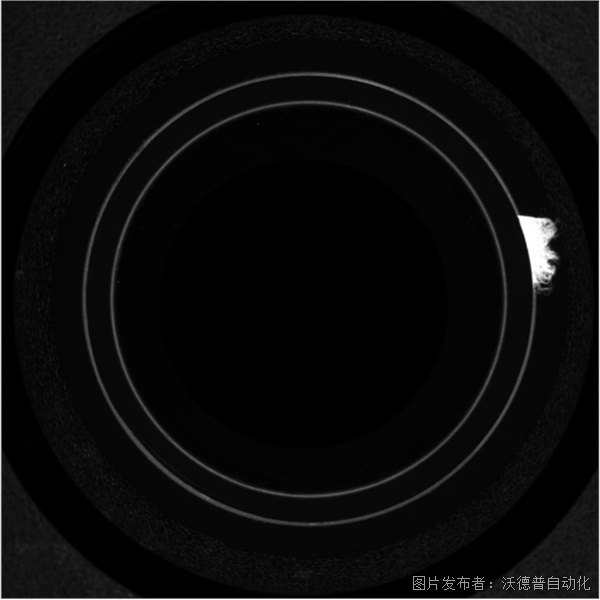

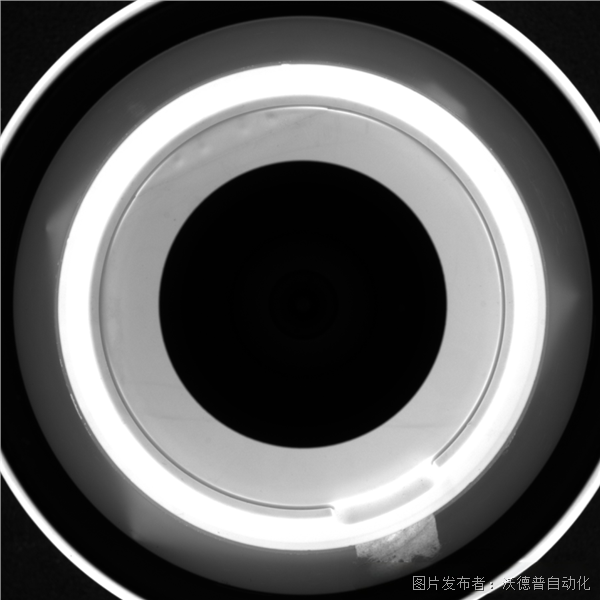

成像效果圖

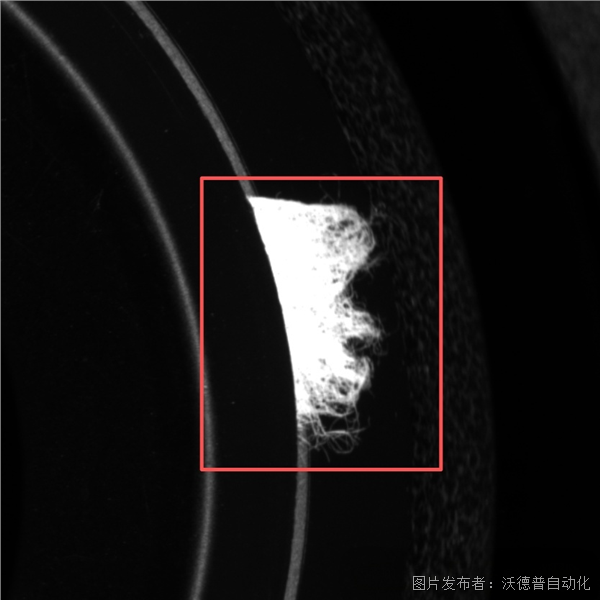

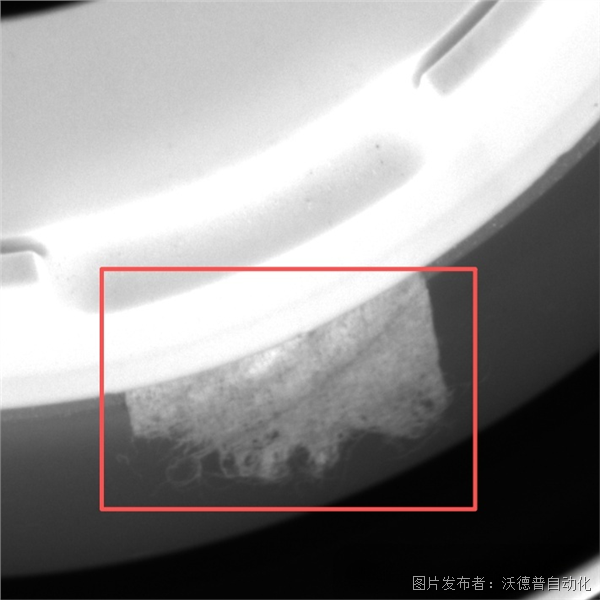

局部效果
