1、背景

配電房智能化升級改造是當前電力行業的重要趨勢，其中動力環境監測系統是關鍵組成部分。這種系統以配電房智能化系統為核心，綜合利用多類型傳感與監測設備，實現對配電房關鍵狀態量的采集與監測。這些關鍵狀態量包括環境、安防、視頻、設備狀態、氣運行參量等。

配電站房動環監控系統采用先進的物聯網技術、傳感器技術、數字處理技術和無線通信技術，在電力設備上加裝多種監測設備，通過網關，實現遠程在線監測電力設備的運行狀態以及設備周圍的環境狀況。當電力設備出現故障或現場發生異常時（如設備短路、電纜溫度過高、進水、非法闖入等），該系統能夠在第一時間自動采集信息，并向監測管理平臺發送監測信息（數據、語音、視頻等）和預警報警信息。運維人員無需親臨現場即可及時了解配電站房狀態，制定運維方案，就近安排人員維護，從而將電氣事故消滅在萌芽狀態。

脈聯電氣-配電站房動環監控系統

2、配電房動環監控系統 系統架構

配電房動環監控系統是一種用于監測和控制配電房內環境狀態的系統。該系統主要分為三個部分：感知層、網絡層和應用層。

脈聯電氣-配電站房動環監控系統

 系統架構

1）感知層包括各種感知傳感器，如環境感知傳感器、設備感知傳感器和圖像感知傳感器。這些傳感器可以實時監測配電房內的環境參數，如煙霧、人員非法入侵、電纜溝進水和環境溫濕度等。此外，感知層還包括匯聚單元，即智能一體化監測終端，用于收集和處理傳感器數據。

2）網絡層主要是智能網關，負責實現終端設備和物聯網平臺之間的數據傳輸。電力物聯網感知的數據可以通過wifi/4G/電力載波/有線光纖等上傳，也可以通過DTU/FTU/TTU的通信接口通過電力自動化網絡上傳。網絡層的功能包括終端上行發送的采集數據、應答信號和網絡心跳等信息的傳輸，以及物聯網平臺下發的控制命令、廣播信息和應答信息的傳輸。

3）應用層主要由各類系統主站和各類數據、應用服務組成。它主要用于從接入網關接收傳感器采集上傳的監測數據，并進行抽取、分析和展示等處理工作。應用層的功能包括將傳感器數據轉化為有用的信息，提供給運維人員進行監控和管理。通過應用層的處理，可以實現室內外動環監測、本地監控、遠程監控、異常聯動和數據上傳等功能。

配電站房動環監控系統

3、智能化改造流程

3.1 動力環境監控系統

配置紅外微波防盜變送器：配電室入口處安裝紅外微波防盜變送器用于入室監測，防止入侵；

配置空調控制器：用于控制現場空調，并與溫濕度傳感器聯動對室內進行調溫；

配置溫濕度傳感器：用于監測環境溫度和濕度；

配置水浸傳感器：監測電纜溝內是否進水，并與水泵進行聯動；

并在每個配電柜配置電能采集模塊，用于采集電能數據信息，通過網關上傳至監測平臺。并可以通過加裝DI/DO模塊控制風機、除濕機、水泵等設備啟停。

3.2 智能消防監控系統

配置煙霧探測器，用于監測配電房內消防狀態，當采集到火災報警信號時，智能監測主機把信號上傳至系統監控軟件，并聯動視頻系統進行錄像。

3.3 智能門禁管理系統

配置門禁管理系統，用于管理人員進出，可遠程開門，也可以遠程進行開門操作。系統具備自動識別智能卡上的身份信息和門禁權限信息，持卡人只有在規定的時間和在有權限的門禁點刷卡后，門禁才能自動開門放行允許出入，否則對非法入侵拒絕開門并輸出報警信號。并可與環境、動力數據結合，符合開門條件后，才可刷卡進入。門禁、視頻監控互聯，門開，照明系統及視頻系統打開。

3.4 視頻監控

通過視頻監控室內情況以及環境狀態信號，能夠有效對環境和設備信息狀態進行實時監控。把站內的各種運行狀態以全景的方式展現在運維人員面前。通過系統平臺管理所有視頻監視機，可以遠端設定對應設備巡查，并保存畫面做為巡查結果依據。

3.5  智能照明系統

配置智能斷路器，實現遠程監測照明線路的電能參數，遠程控制配電站房照明系統。與AI視頻和環境監測模塊聯動，可以根據室內外光照情況和人員活動情況自動調節開關狀態和照明亮度，以實現節能和提高舒適度雙目標。

3.6 智能安防系統

配置智能安防系統，包括門禁管理、視頻監控、入侵報警等功能。通過門禁管理系統，可以實現對配電房的進出人員的管理和控制。視頻監控系統可以實時監測配電房內的情況，并記錄異常事件。入侵報警系統可以通過紅外微波防盜變送器等設備檢測到非法入侵行為，并及時發出警報。

3.7 智能巡檢系統

可配置智能軌道巡檢機器人系統，用于對配電站房內的設備進行定期巡檢和維護。該系統可以通過預設的巡檢路線和任務，自動引導巡檢人員進行巡檢工作，并記錄巡檢結果和異常情況。同時，智能巡檢系統還可以與動力環境監控系統和消防監控系統聯動，及時發現和處理設備故障和火災風險。

3.8智能報表系統

配置智能報表系統，用于生成各類報表和統計數據。該系統可以根據采集到的數據和用戶需求，自動生成各種報表和圖表，包括環境數據報表、設備運行報表、能耗報表等。這些報表可以幫助運維人員了解配電房的運行情況和潛在問題，根據實際情況進行決策和運維優化。

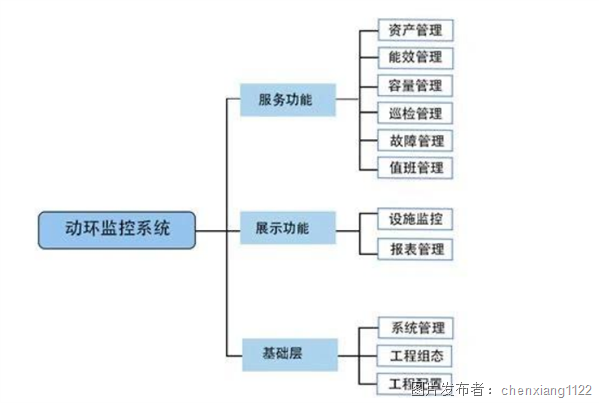

4、動環監控系統平臺軟件的主要功能

脈聯電氣動環監控系統由軟件和硬件兩部分設備組成，其中動環監控平臺軟件相當于是系統的大腦，負責處理硬件設備發送的信息，進行存儲、處理、展示、分析、聯動、控制等作業，實現配電站房的遠程監控、自動預警、自動控制。

● 支持在線監測功能，可接收感知設備(溫濕度、水浸、煙感、壓力等傳感器、采集器)的監測數據，進行集中監控和展示;

● 支持接入門磁、門禁、紅外人體檢測、視頻、消防等設備，構成完善的監控系統;

● 支持檢測數據實時呈現，可在手機、電腦、平板以及接入云平臺的監控中心大屏幕等終端上展現，多維數據展示，以數據表格、曲線圖等方式進行展現;

● 支持對站房環境的智能調節、聯動控制，可以提前設定的條件自動觸發聯動指令，如照明系統的自動化運行；

● 支持自動報警功能，平臺支持短信、電話、聲光等其中報警方式，自定義設置報警的觸發條件，可為監測參數閾值、設備狀態變化等，滿足配電站房管理的個性化需求;

● 支持組態場景界面，內涵常用組件，支持自行搭建可視化頁面，配合電子地圖的定位功能，可將多各站房的監控?cái)?shù)據匯總到平臺，進行集中管理，以WEB方式可視化呈現，一人一平臺同時管理N座站房;

● 具備數據管理功能，平臺自動記錄的歷史數據，對數據報表進行統計、分析，可查詢、導出、下載，支持自定義查詢;

● 支持賬號管理功能，可多賬號登錄到平臺，并對賬號的操作權限進行一一設置，可授予管理、編輯、操作、只讀等權限，分級管理機房;

5應用價值

配電站房動環監控系統建成后，將現在的運維技術由人工巡檢向線上巡檢轉變，提升運維工作的準確性和精細化，加入云平臺邏輯編輯，實現自動化管理，為客戶帶來更多價值：

01. 提升設備運行效率：通過實時監測設備狀態和環境參數，及時發現并解決潛在問題，提升設備的運行效率和可靠性。

02. 降低運維成本：動環監控系統能夠?qū)崿F(xiàn)遠程管理與控制，減少了人工巡檢的成本和工作量，降低了運維成本。

03. 提高服務水平：通過對設備狀態和環境參數的實時監測和管理，確保設備處于良好的運行狀態，提高了服務的穩定性和可用性，提升了用戶體驗。

04. 保障信息安全：動環監控系統能夠及時發現并解決設備故障和環境問題，確保信息技術設施的安全運行，保障信息安全。

綜上所述，機房動環監控系統具有設備狀態監測、環境監測、告警管理、遠程管理與控制、數據分析與報表等主要功能，通過實現對信息技術設施的實時監測和管理，提升了設備的運行效率和可靠性，降低了運維成本，提高了服務水平，保障了信息安全，具有重要的應用價值。

 6配置清單（按60個支路）
