在酸性介質的輸送與儲存工況中，液位檢測并不是輔助功能，而是保障系統運行安全、防止泵空轉、避免儲罐溢流與泄漏事故的關鍵環節。尤其在強腐蝕工況和空間受限的設備布局下，液位開關必須長期可靠，不出現誤動作、不受附著干擾、不因環境振動失效。

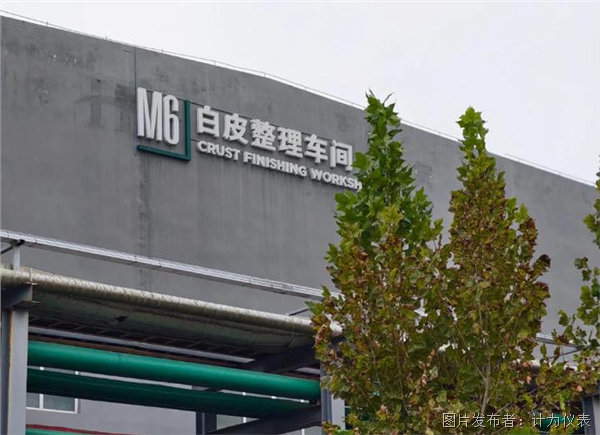

本案例來自山東化工企業，其酸性物料輸送系統全部采用襯氟構造，包括管道、閥門、泵出口和儲罐內部。原系統使用過多種液位開關，但受工況影響明顯，管理方長期面臨探頭腐蝕、誤報警頻繁、維保周期縮短等問題。在綜合比較多家同類產品后，最終采用計為音叉液位開關（vibrating fork level switch）作為關鍵測點的液位報警裝置，并在長期運行中取得良好穩定性。

01 工況背景：酸性介質 + 襯氟管道 + 連續運行系統

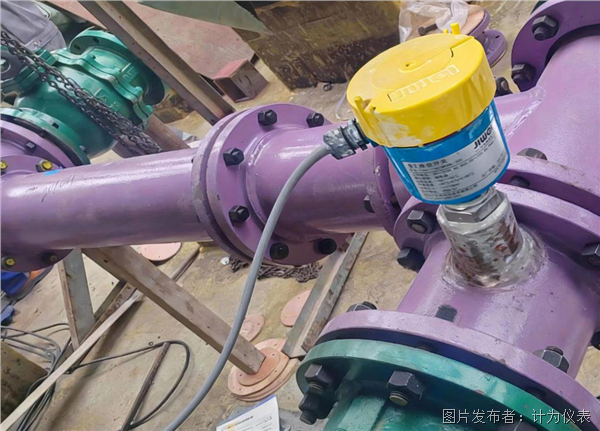

該工廠的酸性介質涉及多個工段，包括儲存、輸送、緩沖、混合和回收。由于介質本身具有腐蝕性，系統全流程采用襯氟結構以保護設備主體，紫色管路和綠色設備是現場典型特征。介質密度適中，黏附特性明顯，輸送流速隨負荷變化不一，部分測點靠近泵出口或轉角位置，現場存在振動與電磁干擾。

液位開關在系統中的主要任務包括：

? 儲罐高液位、低液位報警

? 管道放空點液體檢測

? 泵入口缺液保護

這些液位點與控制邏輯聯鎖，屬于關鍵運行保護信號。一旦誤動作，系統可能誤停機；若失檢，則可能出現泵空轉、儲罐溢流或酸液泄漏風險。因此，設備必須保持高度穩定性與長期可靠性。

02 原液位開關存在的問題

在應用音叉液位開關之前，現場長期配套低端液位開關產品。這些設備在初期運行時基本能夠滿足管道液位檢測需求，但隨著酸性介質濃度、循環速度及生產節奏不斷提升，原有產品逐漸暴露出多項局限性：一方面，耐腐蝕性能不足，密封接口與探頭結構出現磨損；另一方面，動作穩定性下降、維護量增大，并在泵電機啟停過程中表現出抗電磁干擾能力不足，偶發誤報警現象，難以滿足當前持續穩定運行的要求。

低端同類音叉液位開關在焊接部位容易出現裂紋，導致探頭強度下降和潛在失效風險

首先，探頭腐蝕是主要矛盾。雖然原設備表層有耐腐蝕處理，但在酸性介質中浸泡一段時間后仍出現腐蝕痕跡，局部甚至形成明顯的腐蝕點和蝕坑，使探頭結構強度下降。檢修人員表示：“探頭拆下來時外觀看著還行，但仔細觀察就有腐蝕坑，不敢繼續使用?！痹O(shè)備更換頻繁，備件成本隨之上升。

其次，介質附著導致誤動作。酸性介質中含有雜質，探頭表面常在短時間內形成薄層沉積，使信號出現遲滯或誤判。例如液位已下降，開關仍保持報警狀態；或高液位報警滯后觸發。這類問題降低了信號的可信度，控制系統調度必須人工復核，嚴重影響工作效率。

此外，抗電磁干擾能力不足。低端液位開關在泵電機啟停、變頻器運行等場景下易受到干擾，偶發誤報警現象頻繁出現。這不僅增加了操作人員的工作量，也影響了系統穩定運行。

再者，安裝方向敏感性限制了設備穩定性。部分液位開關對安裝角度較為敏感，而現場空間受限，安裝方向無法隨意調整。稍有偏差就可能影響動作判斷，增加調試難度。

最后，維護周期顯著縮短。原計劃半年檢修一次，但實際操作中兩三個月就必須打開設備檢查，以防結構損傷、附著導致誤動作或電磁干擾風險擴大。由此帶來的維保成本、時間成本和停機風險明顯增加。

針對上述問題，企業決定引入更適合酸性腐蝕、介質附著、振動、空間受限及電磁干擾工況的音叉液位報警設備，以提升系統的長期可靠性和穩定性。

03 計為音叉液位開關的應用方案

 計為音叉液位開關

在充分評估工況特性后，工廠選擇計為音叉液位開關作為酸性儲罐、泵入口以及管道放空點的液位監測裝置。音叉液位開關通過叉體振動頻率變化判斷液相或氣相狀態，輸出結果為明確的開關量，不受模擬信號漂移影響，動作邏輯直觀可靠。

在實際運行中，計為音叉液位開關的探頭材質可長期耐受酸性介質浸泡，探頭表面保持完整，無腐蝕蝕坑或結構疲勞痕跡，避免因腐蝕導致的提前失效。探頭在振動狀態下對介質黏附不敏感，即使表面出現薄層沉積，仍能保持準確判斷，不會因?yàn)楦街鴮?dǎo)致誤報警或延遲報警。這是客戶現場最直觀感受到的改善之一。

計為音叉液位開關內部通過振動模式判定液位狀態，不依賴外力結構移動，因此對環境振動影響小，即便靠近泵區或管線振動區域，開關仍能穩定運行，信號清晰，不產生模糊狀態。同時，該產品具有良好的抗電磁干擾能力，在泵電機啟停、變頻器運行及高功率設備附近，也能保持信號穩定，不受外部電磁干擾影響。

體積緊湊的探頭形式使安裝方向不受限制，可以水平、垂直或側插式安裝，特別適用于空間受限、襯氟接口固定、管線密集的場景，減少了現場結構改動和安裝干預。計為音叉液位開關結構無活動部件，無需校準，運行周期長，維護需求低，更適合長期連續運行工藝。

整體來看，計為音叉液位開關實現了穩定、直觀、清晰的液位報警輸出，為系統連鎖邏輯提供可靠基礎，同時在振動、介質附著及電磁干擾等復雜工況下，依然保持高可靠性。

04 用戶運行反饋情況

經過半年以上運行，客戶給出明確反饋，反映計為音叉液位開關表現穩定可靠，明顯改善了原液位系統的不足。企業技術員表示：“最大的變化是不再出現莫名其妙的報警信號，現在報警就直接處理，不用懷疑?！爆F(xiàn)場巡檢記錄顯示，誤動作基本消失，開關狀態指示準確，尤其在管道放空點位置表現突出。

設備維護周期顯著延長。過去三個月拆一次探頭，如今檢查周期延長到半年以上，探頭表面無明顯腐蝕痕跡，也未出現結構疲勞，減少了備件消耗和停機檢修機會。此外，液位信號清晰，泵啟動與停止聯動動作穩定，不再因誤動作導致誤停機，提高了運行連貫性。儲罐液位報警點的可靠性增強，減少人工確認次數，巡檢工作更高效。

同時，計為音叉液位開關具有良好的抗電磁干擾能力，在泵電機啟停、變頻器運行及高功率設備附近，也能保持信號穩定，不受外部電磁干擾影響，進一步確?，F(xiàn)場液位監測的可靠性。

05 工程價值總結

通過本案例可以清晰看到，計為音叉液位開關在酸性襯氟工況中具有顯著優勢：

安全層面上，液位報警可信度高，運行狀態明確，有效降低誤停機、罐體溢流和泵空轉風險，使酸性物料輸送過程更可控。

經濟層面上，探頭壽命延長，維護頻率降低，備件更換減少，停機檢修次數下降，整體運行成本明顯降低。

管理層面上，工作人員無需頻繁核對報警信息，操作步驟簡化，提高了系統運行效率與自動化程度。

客戶總結為一句話：“開關量信號干脆利落，穩定省心?！?/p>

結語

襯氟酸性介質輸送系統對液位檢測設備有明確、苛刻的要求——不僅要耐腐蝕，還要抗黏附、抗振動、抗電磁干擾、安裝靈活、運行穩健。計為音叉液位開關在本項目中的表現證明了其適用于此類復雜工況，通過結構優勢與振動判定原理，彌補了傳統液位開關在腐蝕、附著和安裝限制方面的不足，實現液位控制系統從“勉強適用”向“長期可靠”的轉變。

未來，計為將繼續深耕腐蝕性液體輸送領域，為更多用戶提供穩健、簡潔和可靠的液位報警解決方案，讓液位監測成為工藝安全中的確定因素，而非潛在風險來源。
