良率是否已觸及天花板？能耗與成本是否難以再降？行業領先者已悄悄換裝0.1%精度溫控系統，用智能算法打破困局。

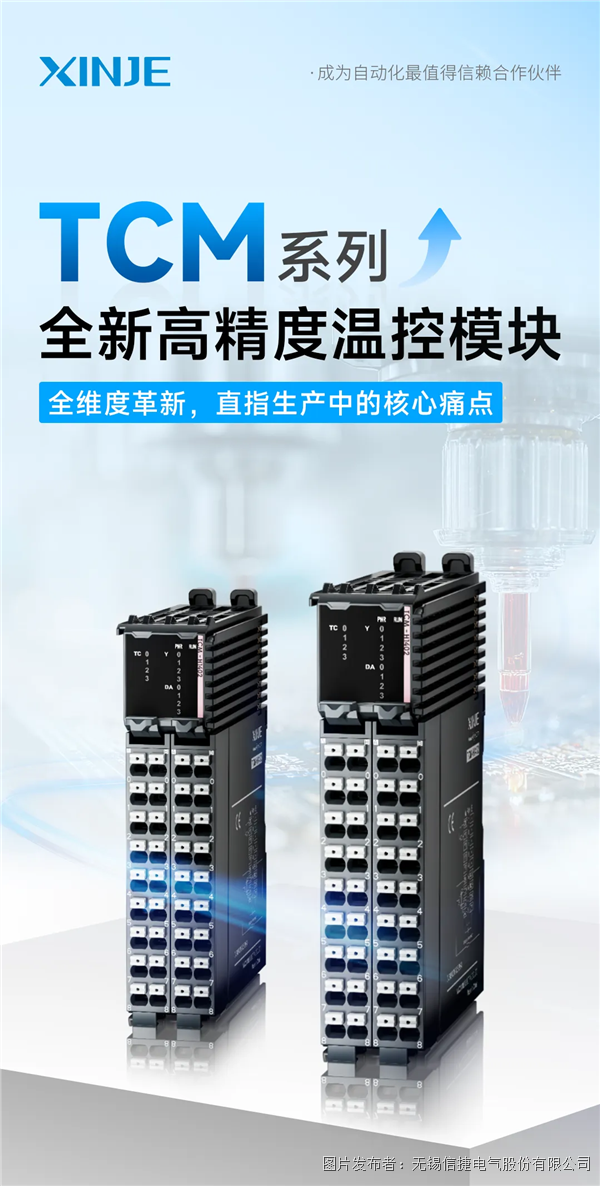

這款正在被廣泛驗證的溫控神器，正是信捷全新TCM系列高精度溫控模塊。它不止于單一硬件升級，而是從感知精度、智能控制、系統閉環到調試效率的全維度革新，直指生產中的核心痛點。

硬核基石：0.1%FS精度，讓溫度波動毫厘畢現

控溫的第一步是精準感知，TCM系列為真實的溫度而生。

? 極限精度

采用4片24位Σ-Δ ADC芯片，內置濾波及隔離電路，實現±0.1%FS的采集精度，分辨率高達0.01℃，即使微小的溫度波動也無處遁形。

? 全面兼容

支持K、S、E、N、B、T、J、R等8種熱電偶及±100mV電壓輸入，一臺設備即可應對多樣化的傳感器需求。

? 迅捷響應

最快25ms的采集速度，如同給溫度變化裝上了“高速攝像機”，為實時精準控制奠定可靠的數據基石。

智能內核：讓控制 “預見未來”

僅有高精度采集還不夠，關鍵在于如何處理這些數據。TCM內置的智能算法，讓溫度控制擁有了思考能力。

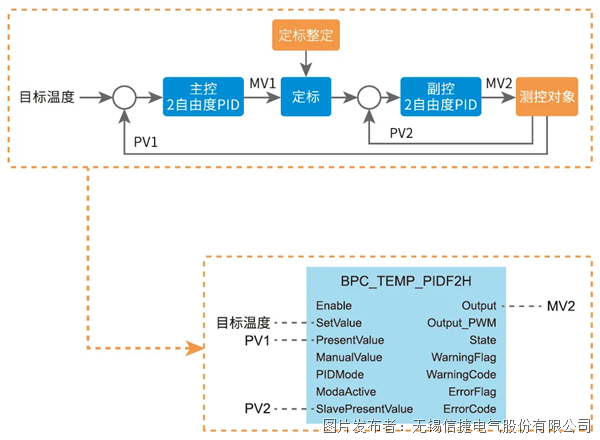

? 2自由度串級控制PID——解決大滯后對象容易超調問題

突破傳統單PID局限，采用雙回路嵌套結構，有效抑制多源干擾，動態響應顯著提速，特別擅長應對光伏鍍膜、大型加熱爐等大滯后、多干擾場景。

? 串級PID參數整定——降低PID調參難度，更快更準

創新的臨界振蕩法和階躍響應法，基于大量溫度模型預演優化整定公式。用戶只需簡單設置，即可快速整定，將繁瑣的調試時間縮短50%，整定結果更優。

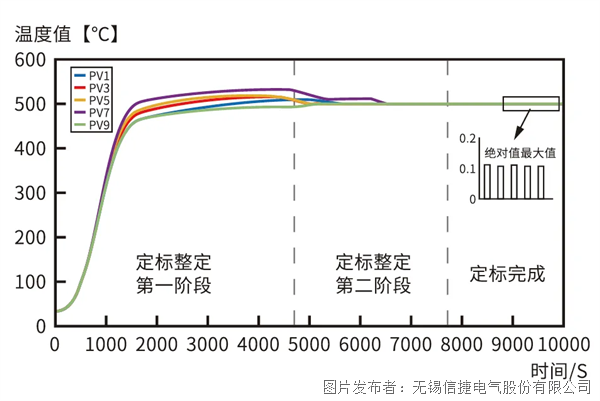

? 串級定標整定——節省串級定標參數調節時間

通過兩段定標即可自動計算可用的定標參數，最大程度保證串級控制的優越性。操作簡單、整定結果更可靠、適用溫度范圍廣、通用性強。

? 動態干擾補償——減小干擾造成的溫度波動

面對設備開門、進料等突發狀況時，算法能實時前饋補償，大幅削減干擾帶來的溫度波動與穩定時間，保障工藝持續穩定。

完整閉環：從“感知”到“執行”，一套模塊全搞定

TCM系列致力于提供一站式解決方案，構建可靠、靈活的溫控閉環。

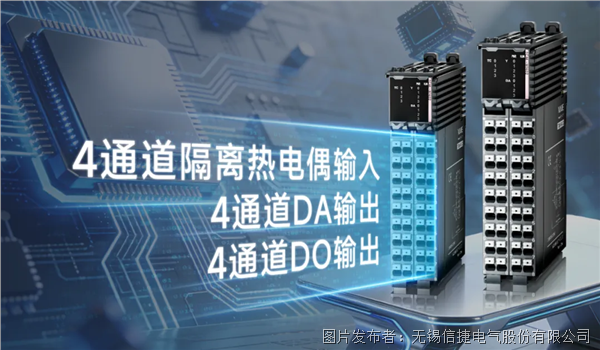

? 4通道隔離熱電偶輸入

通道間完全隔離，杜絕相互干擾，確保信號純凈。

? 4通道DA輸出

16位高精度DAC芯片，輸出4~20mA電流信號，最大誤差僅0.2%，精準驅動執行機構。

? 4通道DO輸出

光耦隔離、帶短路、過載保護，響應時間＜0.1ms，適用于高頻率通斷控制。

? 靈活的通信連接

支持RS485直連PLC（Modbus RTU/ASCII）；適配EtherCAT耦合器（最多18個模塊）、Modbus TCP耦合器（最多32個模塊），從容應對從經濟型到高端集中控制的各類架構。

極簡調試：圖形化軟件，讓專業變得簡單

復雜的系統，也可以擁有簡單的操作。TCM配套全新調試軟件，極大降低使用門檻，顯著提升調試效率：

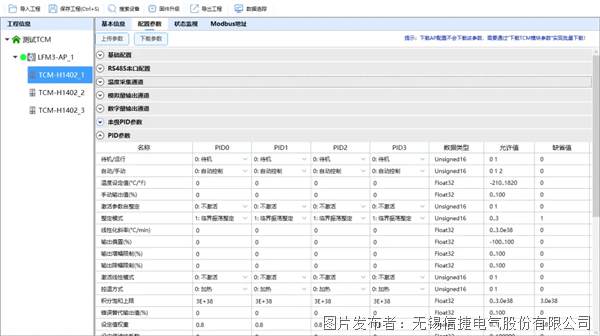

? 可視化配置

參數設置一目了然，支持Modbus地址快速查看。

? 多重連接方式

可通過TYPE-C線直連調試，或經網線連接LFM3-AP進行遠程組態，靈活適應現場各種調試環境。

? 實時曲線采集

實時顯示與記錄溫度曲線，支持歷史回看，為工藝優化與故障排查提供直觀依據。

行業實證：看領先企業如何用它破解難題

理論再?gòu)?qiáng)，不如案例說話，TCM已在光伏、半導體、3C等多個高精尖領域獲得成功應用。

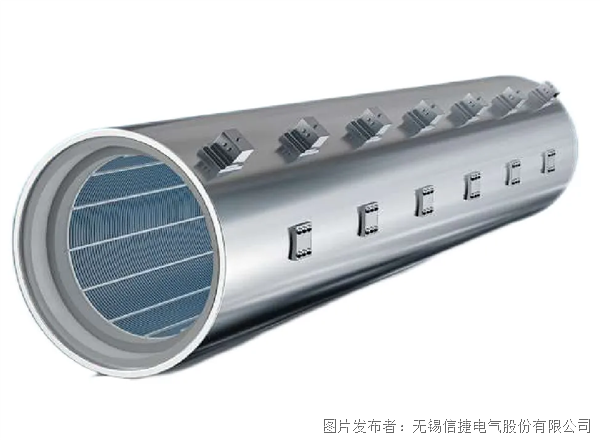

光伏行業：管式加熱爐

痛點：

溫度大滯后、溫度不均勻、外部干擾導致波動、參數一致性低

信捷方案：

串級溫度控制+線性溫度控制+多回路協同控制+干擾補償算法

成果：

穩態控溫精度<±0.4℃，工藝環節控溫精度<±1℃，分區溫差<±5℃，整定時間縮短50%，抗干擾能力顯著提升。

半導體行業：固晶機組焊線

痛點：

溫度超調、溫度不均勻影響固晶質量

信捷方案：

干擾補償算法+多回路協同控制

成果：

控溫精度<±0.5℃、采集精度0.1%、分辨率0.1℃；升溫時的超調量<1℃；突發進料時的溫度波動<2℃；有效保障產品良率與可靠性。

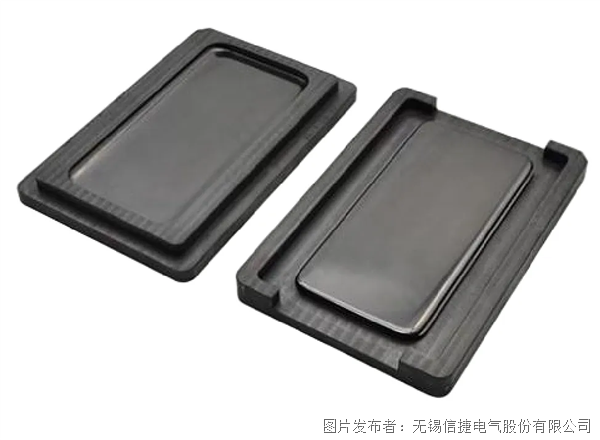

3C行業：3D玻璃熱彎?rùn)C(jī)

痛點：

溫度不均或溫度超調直接導致玻璃成型缺陷。

信捷方案：

干擾補償算法+多回路協調控制（需搭配信捷PLC）

成果：

控溫精度<±0.4℃、超調量< 1℃（保證升溫速度的情況下）、初次進料干擾下波動<1℃；顯著提升產品良率。

聚焦工藝，聯合打造高價值解決方案，助力利益最大化

CM不止于控溫，更在于效益提升，TCM將為您的生產線注入四重核心價值：

? 效率提升：智能整定使調試時間縮短50%，生產節奏更快。

? 品質保障：超高控溫精度與穩定性，直接提升產品一致性與良品率。

? 成本優化：算法優化，有效抑制峰值能耗，最大能耗降低45%，延長設備壽命。

? 穩定生產：通道隔離與故障診斷功能，保障設備連續穩定運行。

立即掃碼，解鎖產能與良率的全新可能

良率的瓶頸，從來不是技術天花板，而是工具的選擇。

當0.1%精度與智能算法成為可能，穩定、高效、低耗的生產便不再是愿景。

信捷TCM系列，提供TCM-H1402（已投產）、TCM-HB1402（脈沖加熱專用）、TCM-H3401（即將投產）等多種型號，為您的精準溫控需求提供完整解決方案。
