項目概要

該項目為成都永浩自控承接的“都江堰某小型污水處理廠自控項目”，污水廠處理規模0.5萬m3/d。生產工藝包括：預處理、調節池、生化池、二沉池、深度處理單元及污泥處理。

設計依據

《城鎮排水系統電氣與自動化工程技術標準》CJU/T120-2018

《分散型控制系統工程設計規范》HG/T20573-2012

《自動化儀表工程施工及質量驗收規范》 GB50093-2013

《可編程序控制器系統工程設計規范》HG/T20700-2014

《儀表配管配線設計規范》 HG/T20512-2014

《建筑電氣與智能化通用規范》GB55024-2022

《視頻安防監控系統工程設計規范》GB50395-2007。

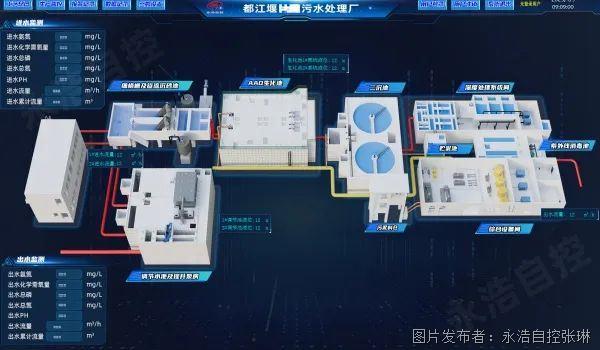

污水廠生產工藝流程

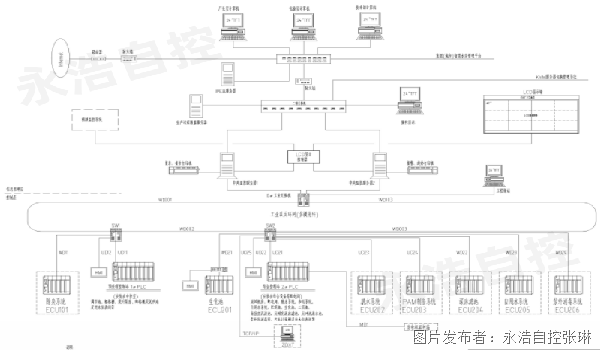

污水廠自控系統架構

硬件介紹：

      采用高性能工業級控制主機與分布式子站模塊組合架構，主控制站選用具備高可靠性、強抗干擾能力的 PLC 配置，搭配適配各工藝環節的現場控制單元，確保對預處理、生化池、深度處理等全流程設備的精準控制。

     現場操作終端采用高分辨率HMI工業觸摸顯示屏，中控室配置管理工程師站與操作員站，構建人機交互便捷、數據處理高效的硬件體系。

     儀表檢測系統選用Atoler高精度、高穩定性的水質、流量、液位監測設備，滿足實時工藝參數采集與設備運行狀態監控需求，為控制策略調整提供可靠數據支撐。

軟件介紹：

     采用具備跨平臺兼容性與模塊化設計的組態軟件，集成流程可視化、實時報警、數據存儲等功能，實現工藝過程動態展示與異常情況快速響應。

    搭配功能強大的編程調試軟件，支持遠程程序下載、固件升級及設備維護，提升系統可維護性與功能擴展性，滿足不同工況下的控制邏輯優化需求。

全流程自動化與智能協同

（一）分層分布式控制架構

     構建 “中央監控系統 - 現場控制站 - 設備控制單元” 三級控制網絡，通過高速工業以太網實現數據交互。中央監控系統統籌全局工藝參數與設備狀態，現場控制站按工藝單元（預處理、生化處理、污泥處理等）分區部署，各控制單元獨立完成本地邏輯控制，同時通過網絡與中央系統實時同步數據，形成 “集中管理、分散控制” 的高效模式。

（二）工藝協同控制

     預處理環節：基于液位、流量檢測數據，自動調節格柵機、提升泵運行參數，實現進水負荷均衡控制；除臭系統與預處理設備聯動，根據探測濃度自動啟停處理裝置，保障廠區環境安全。

生化處理核心環節：通過在線水質儀表（PH、MLSS、溶解氧等）實時監測數據，動態調整曝氣系統、回流比及藥劑投加量，確保生化反應效率最優化；深度處理單元與生化池聯動控制，根據出水指標自動調節濾池運行周期與消毒劑量，保障出水水質穩定達標。

生化處理核心環節：通過在線水質儀表（PH、MLSS、溶解氧等）實時監測數據，動態調整曝氣系統、回流比及藥劑投加量，確保生化反應效率最優化；深度處理單元與生化池聯動控制，根據出水指標自動調節濾池運行周期與消毒劑量，保障出水水質穩定達標。

（三）智能監測與故障診斷

      建立全流程設備工況與工藝參數實時監測體系，通過趨勢分析、閾值預警等功能提前識別設備異常（如水泵空轉、風機過載、儀表故障等），并自動觸發報警與應急處理程序，減少人工巡檢壓力，降低非計劃停機風險。

     集成能源管理模塊，對全廠用電、用水?dāng)?shù)據進行分類計量與分析，生成能耗報表與節能優化建議，為后續工藝節能改造提供數據依據。

視頻安防

電子圍欄報警系統

圍墻裝設脈沖式電子圍欄防入侵,報警主機采用總線型報警主機,形成全方位的安全防范系統,保障水廠生產安全。

項目成效

（一）運維成本優化與效率提升

      低維護成本：硬件采用工業級耐用器件，軟件具備自診斷與遠程維護功能，減少現場維護頻次；分布式控制架構支持局部設備檢修時不影響整體系統運行，降低運維人力與時間成本。

     高效協同運行：全流程自動化控制避免人工干預誤差，工藝參數實時優化確保設備始終運行在最佳工況，相比傳統手動控制模式可提升處理效率 15%-20%，減少藥劑消耗 10%-15%，降低能耗 8%-12%。

（二）可持續發展與智慧化升級

     兼容性與擴展性：系統硬件接口與軟件協議支持標準化對接，可無縫接入業主未來規劃的智慧水務平臺，實現與城市排水管網、水質監測中心的數據互通，為構建 “廠網河一體化” 智慧管理體系奠定基礎。

    節能與環保價值：通過精準的能耗監測與工藝優化，顯著降低污水廠電耗、藥耗與碳排放，契合國家 “雙碳” 目標；智能化安防系統（電子圍欄、紅外監控）保障廠區長期安全運行，減少環境風險隱患，助力業主實現綠色運維與社會責任。

（三）專業服務與長效保障

     從方案設計到系統集成，均遵循《城鎮排水系統電氣與自動化工程技術標準》《分散型控制系統工程設計規范》等國家及行業標準，確保系統合規性與技術先進性；團隊提供全生命周期技術支持，包括定期系統升級、操作培訓與應急響應，為業主長期穩定運行保駕護航，體現永浩自控的技術擔當與服務深度。
