在現代電子制造業中，PCB（電路板）是電子設備的核心組成部分，其質量直接影響到最終產品的性能和可靠性。隨著技術的不斷進步，對PCB的制造精度和質量要求越來越高。傳統的PCB制造過程中，激光褪鍍層是一項關鍵步驟，它要求極高精度和速度，以確保電路圖案的準確性和一致性。而LaserKnights機器視覺系統的引入，為這一傳統工藝帶來了革命性的變革。

LaserKnights機器視覺技術與激光加工技術的搭配，為PCB激光褪鍍層提供了智能化的解決方案。在高速運轉的PCB生產線上，LaserKnights系統通過高分辨率工業相機實時捕捉PCB板上的圖案和位置，運用先進的圖像處理算法和特征匹配技術，實現對電路圖案的精確定位。

在激光褪鍍層過程中，LaserKnights機器視覺系統能夠實時監測激光頭與PCB板的相對位置，確保激光束精確地照射到預定的褪鍍區域。這種精確控制不僅提高了褪鍍效率，還顯著降低了廢品率，提升了整體生產質量。

LaserKnights機器視覺系統還具備強大的缺陷檢測功能。在激光褪鍍過程中，系統能夠實時檢測到PCB板上的缺陷，如劃痕、污點、孔徑偏差等，并通過與生產管理系統的集成，實現缺陷數據的記錄和分析。這不僅有助于及時調整生產過程，預防缺陷的產生，還為后續的質量改進提供了寶貴的數據支持。

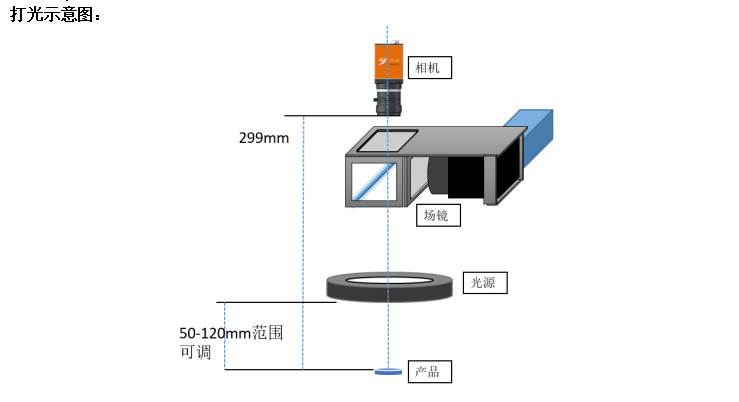

打光配置和實際Mark電拍照圖如下：

LaserKnights機器視覺系統的應用，不僅提高了PCB激光褪鍍層的精度和效率，還為整個PCB制造行業帶來了深遠的影響。它將傳統的制造工藝轉變?yōu)橹悄芑?、自動化的生產模式，實現了從被動檢測到主動預防的質量管理轉變。通過實時數據采集和分析，LaserKnights系統為PCB制造企業提供了全面的質量控制解決方案，幫助企業構建更加完善和高效的質量管理體系。

此方案適用領域于各種激光打標、激光切割、激光焊接應用，視覺引導激光進行各種產品的加工。

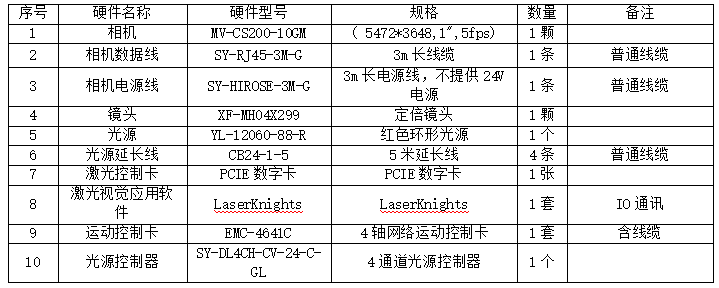

硬件配置清單如下：
